會員注冊- 數字量輸入映像區（DI，process-image input）； #范圍：I0.0-I37.7
- 數字量輸出映像區（DO，process-image output）； #范圍：Q0.0-Q37.7
- 模擬量輸入存儲區（AI）； #范圍：AIW0-AIW110
- 模擬量輸出存儲區（AO）； #范圍：AQW0-AQW110
也就是：典型的就是現場儀表、閥門，電機狀態。
（二）內部存儲區的類別比較多，包括：- 變量存儲區（V，Variable memory）； #主要用于數據存儲，跟西門子300 的DB塊一樣
- 標志存儲區（M，Flag memory）； #M區主要用于邏輯中間變量，利于編程。也可以存位，但是容量小。 M0.0-M37.7

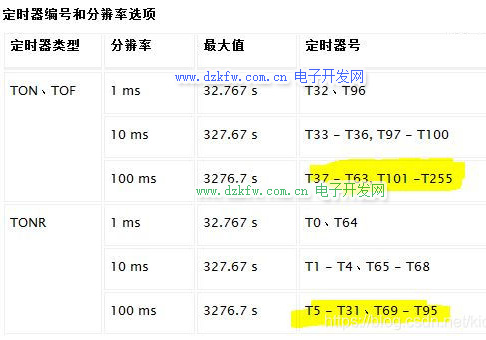

- 定時器（T，Timer）； #T0-255 (常用T37開始）
- 計數器（C，Counter）； #C0-C255
- 高速計數器（HC，high speed counter）；
- 累加器（Accumulator）；
- 特殊存儲器（SM，special memory）；
- 局部存儲區（L，Local memory）；
- 順序控制繼電器存儲區（Sequence Control Relay）。

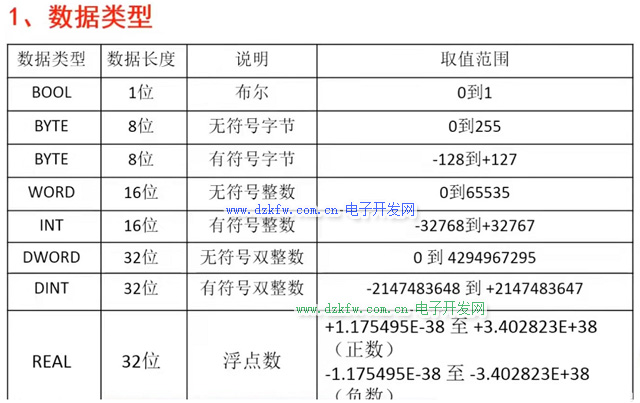

32位數據類型，一般每4個為間隔。如MD0,MD3,
16位數據類型，一般每2個為間隔。如MW0,MW1.
因為：
MD0=MW0(高位)+MW2(地位)=MB0+MB1+MB2+MB3=(M0.7-M0.0)+(M1.7-M1.0)+(M2.7-M2.0)+(M3.7-M3.0)
MD4=MW4(高位)+MW6(地位)=MB4+MB5+MB6+MB7=(M4.7-M4.0)+(M5.7-M5.0)+(M6.7-M6.0)+(M7.7-M7.0)
這樣保證沒有交叉引用，不能出現錯誤。
