在學習PLC的過程中經常會有說到數據類型這個概念，那到底什么是數據類型？數據類型有什么作用？在西門子200系列PLC中的數據類型有哪些？這些都是學習西門子PLC不等不掌握的內容？西門子plc中的數據類型知識點：
那到底什么是數據類型呢？數據類型又有什么作用呢？
數據類型是用來描述數據的長度（即二進制的位數）和屬性的。在PLC中數據類型主要的作用在三方面：
一是對指令的選擇，比如一個加法運算來講，師使用整數的加法指令，還是使用雙整數的加法指令或是使用實數的加法指令。
二是對存儲器的尋址方式，數據類型的不一樣，表示數據的大小也不一樣，因此在選擇存儲器進行數據存儲時要以不同的方式進行尋址，如以字節的方式尋址，字的方式尋址或是雙字的方式尋址
三是決定了數據的顯示方式，同樣的一個8位的二進制數存儲器存儲的數據，你可以是ASCAII的方式進行顯示，也可以是十進制的方式現在，同樣一個32位的二進制數存儲器存儲的數據，你可以是雙整數的方式顯示，也可以是浮點數的方式顯示，那具體是什么顯示，就取決于數據類型。
數據類型分類比較多，在西門子PLC中，數據類型分為基本的數據類型、復雜的數據類型、參數數據類型、系統數據類以及硬件數據類型等，但對于S7-200系列的PLC來說，只支持基本的數據類型，那這里就先給大家介紹下基本的數據類型。
（1）BOOL：數據類型布爾，取值范圍為0或是1，表示的是開關狀態的斷開或是接通，程序中的尋址方式以為的方式進行尋址如M0.0.對應的指令為觸點或是線圈指令。
（2）Byte：數據類型字節， 8位的二進制數存儲器，取值范圍0~255，對存儲的尋址方式為字節的方式進行尋址如VB0.對應使用的指令如MOV_B、WAND_B等。
（3）WORD：數據類型字，16位的二進制數存儲器，取值范圍0~65535，對存儲器的尋址方式為字如VW10，對應使用的指令如MOV_W、WAND_W等。
（4）DWORD：數據類型雙字，32位的二進制數存儲器，取值范圍0~4294967295，對應的尋址方式為雙字的尋址方式，如MD0.對應使用的指令有MOV_D、WXOR_D、ROL_D等。
（5）INT：數據類型整數，16位二進制數存儲器，取值范圍-32768~32767，與WORD的區別在于WORD存儲的是無符號數，而INT存儲的是有符號的數，存儲器的最高位表示符號位，0表示整數，1表示負數，后面的15位二進制數表示數據的大小，尋址方式也是以字的方式進行尋址，如：MW0.支持的指令有ADD_I、SUB_I等。
（6）DIN：T數據類型雙整數，32位二進制數存儲器，取值范圍-214783648~214783647，與DWORD的區別在于DWORD存儲的是無符號數，而DINT存儲的是有符號的數，存儲器的最高位表示符號位，0表示整數，1表示負數，后面的31位二進制數表示數據的大小，尋址方式也是以字的方式進行尋址，如：MD0.支持的指令有ADD_DI、SUB_DI等。

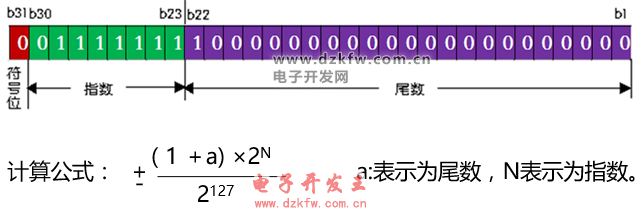

（7）REAL：數據類型為實數（又名浮點數），32位二進制數存儲器，取值范圍為-3.402823E+38~-1.175495E-38（負數）1.175495E-38~3.402823E+38（正數）尋址方式為以雙字的格式尋址，如VD100.實數的存儲方式為32位單精度數表示，由一位符號位，八位指數位和二十三位尾數位構成，如下所示：
（8）ASCII：數據類型字符或ASCAII。一個ASCAII需要8位二進制數存儲器，一個漢字需要占用2個字節的存儲器空間，尋址方式為字節選擇，如：字符‘A’。存儲到VB0中，則VB0的值存儲內容為：

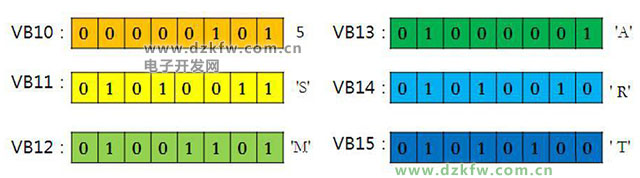

（9）string：數據類型字符串，字符串是有多個字符構成的，每個字符需要占用一個字節的存儲空間，字符串存儲器時，第一個字符表示的是字符串中的字符個數，如字符串”SMART”,存儲到VB10中，則存儲格式如下所示：
