SHRB:移位寄存器指令，
其中：
EN： 為使能端；
DATA：需要保存的數據位(bit)；
S_BIT：移位寄存器的最低位
N ：移位寄存器的長度（bits）

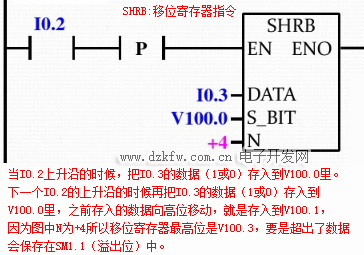

例如：
就是當I0.2上升沿的時候，把I0.3的數據（1或0）存入到V100.0里。下一個I0.2的上升沿的時候再把I0.3的數據（1或0）存入到V100.0里，之前存入的數據向高位移動，就是存入到V100.1，因為圖中N為+4所以移位寄存器最高位是V100.3，要是超出了數據會保存在SM1.1（溢出位）中。當N為負值的時候就是高位保存，向低位移位。
