會員注冊這里簡單介紹下西門子plc梯形圖編程實例 使用西門子200smart PLC與電流表進行 Modbus RTU通訊
關于Modbus 通訊可自行查閱資料，這里不做過多贅述，不說廢話直接開始。
1.接線
下圖1. S7-200 SMART CPU 集成 RS485 端口的引腳分配
|
連接器 |
引腳標號 |
信號 |
引腳定義 |
 |
1 |
屏蔽 |
機殼接地 |
|
2 |
24V 返回 |
邏輯公共端 | |
|
3 |
RS-485 信號 B |
RS-485 信號 B | |
|
4 |
發送請求 |
RTS （TTL） | |
|
5 |
5V 返回 |
邏輯公共端 | |
|
6 |
+ 5V |
+5 V，100 Ω 串聯電阻 | |
|
7 |
+24V |
+24 V | |
|
8 |
RS-485 信號 A |
RS-485 信號 A | |
|
9 |
不適用 |
10 位協議選擇（輸入） | |
|
外殼 |
屏蔽 |
機殼接地 |

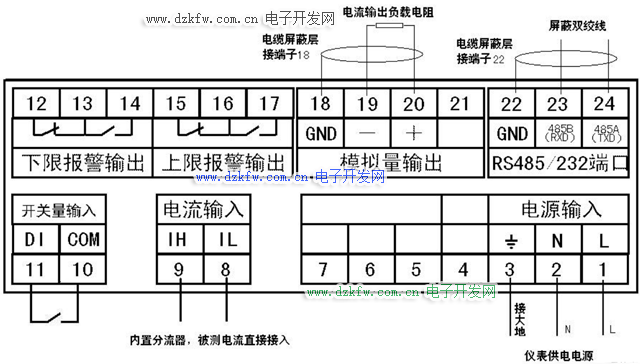

下圖2. 青智儀表ZW1619-RS485 端口的引腳分配
**需要注意的是，西門子PLC定義的RS485-A和-B與其他廠家定義不同；
這里需要將電流表端485A-PLC的3腳（B）、電流表端485B-PLC的8腳（A），交叉相連接。
2.設置電流表通訊參數
這里用的是默認參數，Modbus 規約RTU模式 通訊
|
參數 |
設置值 |
|
波特率 |
9600 |
|
數據位 |
8 |
|
校驗位 |
none |
|
停止位 |
1 |
|
從站地址 |
1 |
這里是寄存器地址
|
寄存器地址(十進制) |
存器地址(十六進制) |
數據名稱 |
數據類型 |
|
4096 |
1000H |
單相電壓值 |
浮點數 |
|
4098 |
1002H |
單相電流值 |
浮點數 |
|
4100 |
1004H |
單相功率值 |
浮點數 |
|
... |
以上參數及設置都可以從說明書中找到。
儀表說明書ZW1619，提取密碼：1234 https://pan.baidu.com/s/1WGgq67TQ6sCHXjvNbsVrYw
3.編寫PLC程序
PLC做主站，這里直接調用 庫文件>Modbus RTU Mater下的指令：

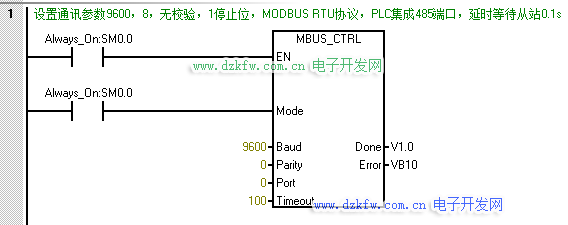

- 初始化主站，設置波特率，COM口等相關參數，具體設置可按F1查看幫助

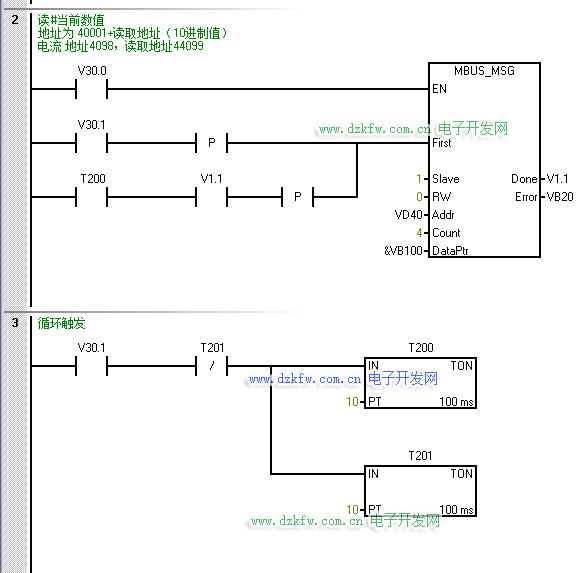

2.發送請求，設置從站地址為1，讀寄存器，讀取起始地址設為44097（40001+十進制設備地址4096），數量為4，存入PLC地址&VB100；即VD100,4個雙字節：
|
儀表寄存器地址 |
存入寄存器地址 |
存入V區地址 |
|
4096 |
44097 |
VD100 |
|
4098 |
44099 |
VD104 |
|
4100 |
44101 |
VD108 |
4.調試PLC程序

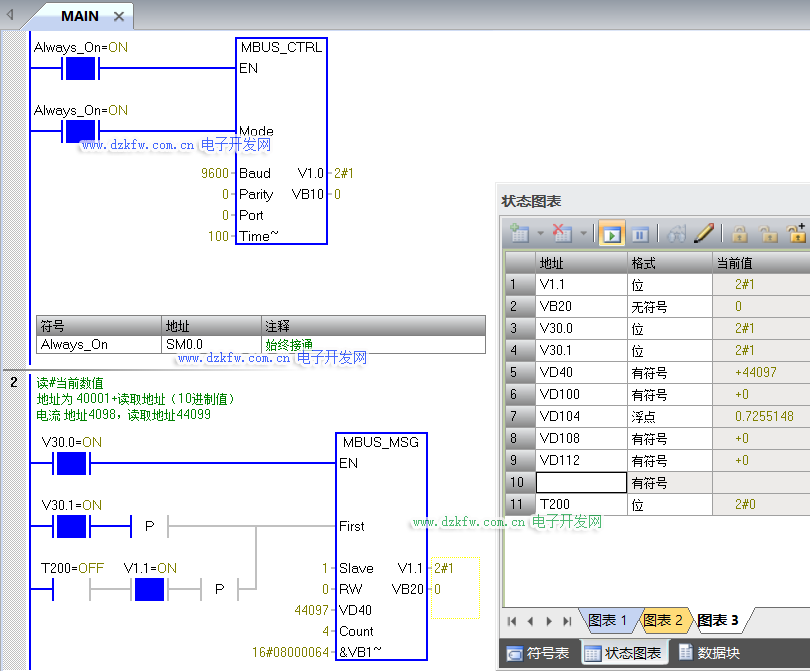

寫入PLC程序，打開狀態圖表監控
將VD40，賦值44097，V30.0、V30.1置為1 開始通訊測試
修改VD100、VD104等顯示格式為：浮點數
PLC程序?qū)嵗?電流表模塊通訊，提取密碼：1234 https://pan.baidu.com/s/1lo6FjoBgZHy2wIqd5LWNUw
這里是電流表只支持 讀取電流功能，所以僅有電流值可以讀取到。

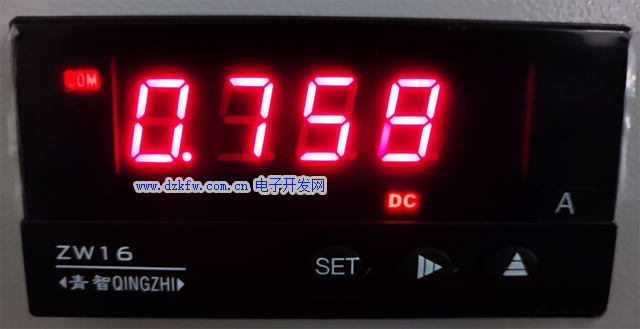

運行電機，監控到VD104有數值變化，與電流表示數相近，與電流表Modbus RTU通訊成功。
